Hệ thống Chiller là gì ? Các đặc điểm quan trọng của hệ thống Chiller
23 Tháng 09 2023 - 679

Hệ thống Chiller là một phần quan trọng trong hệ thống điều hòa không khí (HVAC - Heating, Ventilation, and Air Conditioning). Chiller được sử dụng để làm lạnh nước, sau đó nước lạnh này được sử dụng để làm mát không khí trong các hệ thống HVAC dân dụng và công nghiệp.

Hệ thống Chiller có một cấu trúc phức tạp với nhiều thành phần chính để thực hiện quá trình làm lạnh nước.

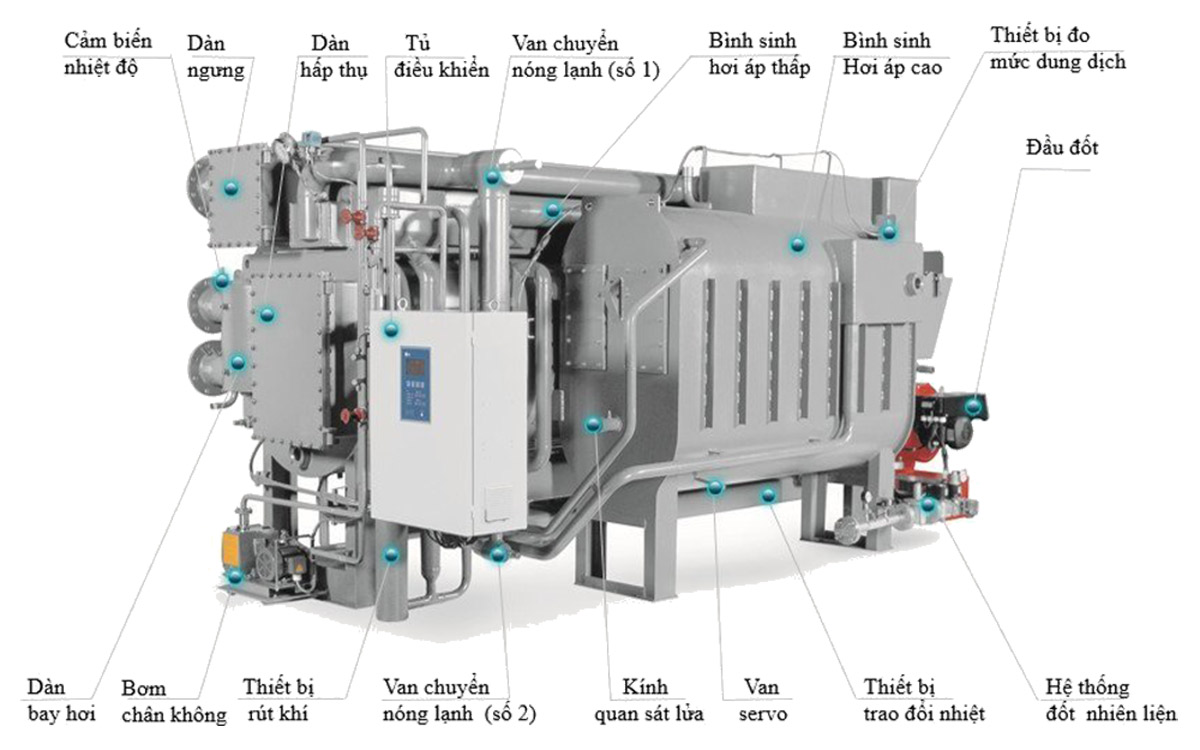

Dưới đây là mô tả cơ bản về cấu tạo của một hệ thống Chiller:

  1. Compresor (Máy nén): Compressor là một thành phần quan trọng trong hệ thống Chiller. Nó hoạt động để nén hơi lạnh, làm tăng áp suất và nhiệt độ của hơi lạnh. Các loại compressor thông dụng bao gồm compressor piston, compressor trục vít, và compressor ly tâm.

  2. Evaporator (Bể chứa nhiệt): Evaporator là nơi nước lạnh hoặc dung dịch chất làm lạnh (chẳng hạn như nước glikol) chảy qua và hấp thụ nhiệt từ môi trường xung quanh. Trong quá trình này, nước lạnh trở nên lạnh hơn và sẵn sàng được cung cấp cho các hệ thống HVAC.

  3. Condenser (Bể chứa nhiệt thải): Condenser là nơi nhiệt độ và áp suất của hơi lạnh tăng lên. Nhiệt độ cao này giúp nhiệt độ hơi lạnh trở nên cao hơn nhiệt độ môi trường xung quanh, và do đó, nhiệt độ này được thải ra môi trường.

  4. Expansion Valve (Van mở rộng): Expansion valve được sử dụng để giảm áp suất của hơi lạnh, làm cho nó trở thành chất lỏng và tạo ra sự giãn nở đột ngột, dẫn đến làm lạnh nước trong evaporator.

  5. Hệ thống điều khiển: Hệ thống Chiller thường được điều khiển bằng các bộ điều khiển tự động để duy trì nhiệt độ và áp suất ổn định, đồng thời điều chỉnh hoạt động của máy nén và van mở rộng để đạt được hiệu suất tối ưu.

  6. Bơm: Bơm thường được sử dụng để đẩy nước lạnh từ Chiller tới các đơn vị trao đổi nhiệt trong hệ thống HVAC.

  7. Hệ thống đường ống và cảm biến: Đường ống dẫn nước lạnh và các cảm biến nhiệt độ, áp suất được sử dụng để điều khiển quá trình làm lạnh và đảm bảo hoạt động an toàn và hiệu quả.

Nhớ rằng có nhiều loại Chiller khác nhau, và cấu tạo cụ thể có thể khác nhau tùy thuộc vào loại và ứng dụng của hệ thống. Tuy nhiên, các thành phần cơ bản như compressor, evaporator, condenser và expansion valve thường xuất hiện trong hầu hết các hệ thống Chiller.

Có nhiều loại Chiller khác nhau được sử dụng trong các ứng dụng HVAC và công nghiệp khác nhau.

Các loại Chiller phổ biến bao gồm:

  1. Chiller Làm Lạnh Bằng Nước (Water-Cooled Chiller):

    • Chiller Làm Lạnh Bằng Áp Suất (Water-Cooled Scroll Chiller): Sử dụng máy nén loại scroll để nén hơi lạnh.
    • Chiller Làm Lạnh Bằng Vít (Water-Cooled Screw Chiller): Sử dụng máy nén loại vít để nén hơi lạnh. Thích hợp cho các ứng dụng công nghiệp lớn.
  2. Chiller Làm Lạnh Bằng Không Khí (Air-Cooled Chiller):

    • Chiller Làm Lạnh Bằng Không Khí Đơn (Air-Cooled Scroll Chiller): Sử dụng máy nén loại scroll và không khí để làm lạnh nước.
    • Chiller Làm Lạnh Bằng Không Khí Đa Máy Nén (Air-Cooled Multi-Scroll Chiller): Sử dụng nhiều máy nén scroll để cải thiện hiệu suất.
  3. Chiller Làm Lạnh Bằng Đất (Ground-Coupled Chiller): Sử dụng năng lượng nhiệt từ đất hoặc nước ngầm để làm lạnh nước. Đây là một hình thức tiết kiệm năng lượng và thân thiện với môi trường.

  4. Chiller Hấp Thụ Nhiệt (Absorption Chiller): Sử dụng quá trình hấp thụ nhiệt để tạo ra nước lạnh. Thường được kết hợp với nhiệt năng từ nguồn nhiệt tự nhiên như hơi nước hoặc nhiệt năng nhiệt độ cao từ nguồn nhiệt khác.

  5. Chiller Magnetic Bearing (Magnetic Bearing Chiller): Sử dụng ổ đỡ từ tính để hỗ trợ máy nén thay vì ổ đỡ cơ học. Điều này giúp giảm ma sát và tiếng ồn, cải thiện hiệu suất.

  6. Chiller Tương Tự (Hybrid Chiller): Kết hợp hai hoặc nhiều loại nguyên tắc làm lạnh khác nhau, chẳng hạn như kết hợp chiller hấp thụ nhiệt và chiller làm lạnh bằng nước để tối ưu hóa hiệu suất và tiết kiệm năng lượng.

  7. Chiller Siêu Tiết Kiệm Năng Lượng (Energy-Efficient Chiller): Sử dụng công nghệ tiên tiến và các biện pháp tối ưu hóa để đạt được hiệu suất tối đa và tiết kiệm năng lượng.

Dưới đây là một số điểm quan trọng về hệ thống Chiller trong hệ thống HVAC:

  1. Nguyên lý hoạt động: Chiller hoạt động bằng cách lấy nhiệt từ môi trường xung quanh (nước hoặc không khí) và truyền nhiệt độ này vào nước lạnh thông qua một quá trình hấp thụ nhiệt và làm lạnh nước. Nước lạnh sau đó được cung cấp đến các đơn vị trao đổi nhiệt (như coil hoặc fan coil) để làm mát không khí.

  2. Loại Chiller: Có hai loại chiller phổ biến là chiller làm lạnh bằng nước (water-cooled) và chiller làm lạnh bằng không khí (air-cooled). Chiller làm lạnh bằng nước thường hiệu quả hơn và thích hợp cho các ứng dụng lớn, trong khi chiller làm lạnh bằng không khí thường dễ dàng lắp đặt và thích hợp cho các ứng dụng nhỏ hơn.

  3. Quá trình làm lạnh: Chiller sử dụng một loạt các bước quá trình để làm lạnh nước, bao gồm nén hơi lạnh, trao đổi nhiệt và thải nhiệt. Hệ thống này thường sử dụng chất làm lạnh như R-134a hoặc R-410A để truyền nhiệt và làm lạnh nước.

  4. Ứng dụng: Chiller thường được sử dụng trong các tòa nhà cao tầng, trung tâm dữ liệu, bệnh viện, nhà máy sản xuất và nhiều ứng dụng công nghiệp khác. Chiller giúp duy trì nhiệt độ và độ ẩm ổn định trong môi trường nơi hệ thống HVAC cần hoạt động hiệu quả.

  5. Quản lý: Hệ thống Chiller thường được quản lý bằng cách sử dụng các điều khiển tự động để điều chỉnh nhiệt độ nước lạnh và đảm bảo hiệu suất hoạt động tối ưu.

Hệ thống Chiller đóng vai trò quan trọng trong việc cung cấp nước lạnh cho hệ thống HVAC, giúp duy trì môi trường thoải mái và hiệu quả năng lượng trong các tòa nhà và các ứng dụng công nghiệp khác.
